- 주파수응답 : 3.1kHz
- 지령I/F : Analog/Pulse지령형, Mechatrolink-II통신지령형,
- Mechatrolink-III통신지령형
- 50W~15kW

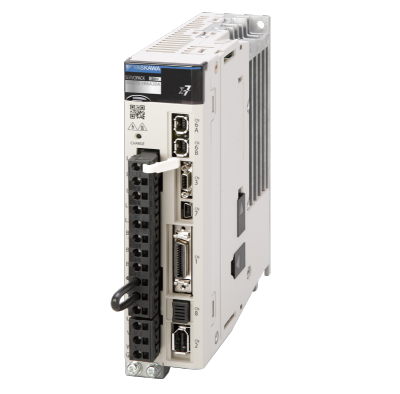

SGD7S
제품상세
특징
- 속도 주파수 응답 향상
- 기존 Σ-Ⅴ의 속도 주파수 응답인 1.6kHz에 비하여 3.1kHz로 향상
- 기존의 튜닝 기능 향상
- 기존 Σ-Ⅴ의 튜닝레스(튜닝이 필요없는 기능) 응답에 비하여 2배 향상된 튜닝레스기능
- 튜닝없이 Smooth한 동작이 가능
- 리플 보상기능 탑재
- 속도루프게인을 올릴 수 없는 기구에서 모터 코깅에 의한 속도 리플을 저감하는 기능 탑재
사양
50W~5kW
| 형식 SGD7S-□□□ | R70A | R90A | 1R6A | 2R8A | 3R8A | 5R5A | 7R6A | 120A | 180A | 200A | 330A | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대적용모터용량 | kW | 0.05 |
0.1 |
0.2 |
0.4 |
0.5 |
0.75 |
1.0 |
1.5 |
2.0 |
3.0 |
5.0 |
|||||
| 연속출력전류 | Arms | 0.66 |
0.91 |
1.6 |
2.8 |
3.8 |
5.5 |
7.6 |
11.6 |
18.5 |
19.6 |
32.9 |
|||||
| 순시최대출력전류 | Arms | 2.1 |
3.2 |
5.9 |
9.3 |
11 |
16.9 |
17 |
28 |
42 |
56 |
84.0 |
|||||
| 주회로 | 전원 | V | AC200V ~ 240V, -15% ~ +10%, 50/60 Hz |
||||||||||||||
| 입력전류 | Arms | 0.4 |
0.8 |
1.3 |
2.5 |
3.0 |
4.1 |
5.7 |
7.3 |
10 |
15 |
25 |
|||||
| 제어전원 | V | AC200V ~ 240V, -15% ~ +10%, 50/60 Hz |
|||||||||||||||
| 전원용량 | kVA | 0.2 |
0.3 |
0.5 |
1.0 |
1.3 |
1.6 |
2.3 |
3.2 |
4.0 |
5.9 |
7.5 |
|||||
전력
손실(*1) |
주회로
전력손실 |
W | 5.1 |
7.3 |
13.5 |
24.0 |
20.1 |
43.8 |
53.6 |
65.8 |
111.9 |
113.8 |
263.7 |
||||
제어회로
전력손실 |
W | 17 |
17 |
17
|
17 |
17
|
17
|
17 |
22 |
22 |
22 |
27 |
|||||
내장회생저항기
전력손실 |
W | - |
- |
-
|
-
|
8
|
8
|
8 |
10 |
16 |
16 |
36.0 |
|||||
종합전력손실 |
W | 22.1 |
24.3
|
30.5
|
41.0
|
45.1
|
68.8
|
78.6 |
97.8 |
149.9 |
151.8 |
326.7 |
|||||
| 회생저항기 | 내장회생저항치 |
Ω | - |
- |
- |
- |
40 |
40 |
40 |
20 |
12 |
12 |
8 |
||||
| 내장회생용량 | W | - |
- |
- |
- |
40 |
40 |
40 |
60 |
60 |
60 |
180 |
|||||
(*1). 정격부하시의 실질적인 값 입니다.
6kW ~ 15kW
| 형식 SGD7S-□□□ | 470A | 550A | 590A | 780A | |||||
|---|---|---|---|---|---|---|---|---|---|
| 최대적용모터용량 | kW | 6.0 | 7.5 | 11 | 15 | ||||
| 연속출력전류 | Arms | 46.9 | 54.7 | 58.6 | 78.0 | ||||
| 순시최대출력전류 | Arms | 110 | 130 | 140 | 170 | ||||
| 주회로 | 전원 | V | AC200V ~ 240V, -15% ~ +10%, 50/60 Hz | ||||||
| 입력전류 | Arms | 29 | 37 | 54 | 73 | ||||
| 제어전원 | V | AC200V ~ 240V, -15% ~ +10%, 50/60 Hz | |||||||
| 전원용량 | kVA | 10.7 | 14.6 | 21.7 | 29.6 | ||||
전력(*1)
손실 |
주회로
전력손실 |
W | 279.4 | 357.8 | 431.7 | 599.0 | |||
제어회로
전력손실 |
W | 33 | 33 | 48 | 48 | ||||
내장회생저항기
전력손실 |
W | 180(*2) | 180(*3) | 350(*3) | 350(*3) | ||||
종합전력손실 |
W | 22.1 | 24.3 | 30.5 | 41.0 | ||||
| 회생저항기 | 내장회생저항치 |
Ω | 6.25(*2) | 3.13(*3) | 3.13(*3) | 3.13(*3) | |||
| 내장회생용량 | W | 880(*2) | 1760(*3) | 1760(*3) | 1760(*3) | ||||
(*2). 전용 옵션의 회생저항 유닛 JUSP-RA04-E의 값입니다.
(*3). 전용 옵션의 회생저항 유닛 JUSP-RA05-E의 값입니다. 자료 다운로드
