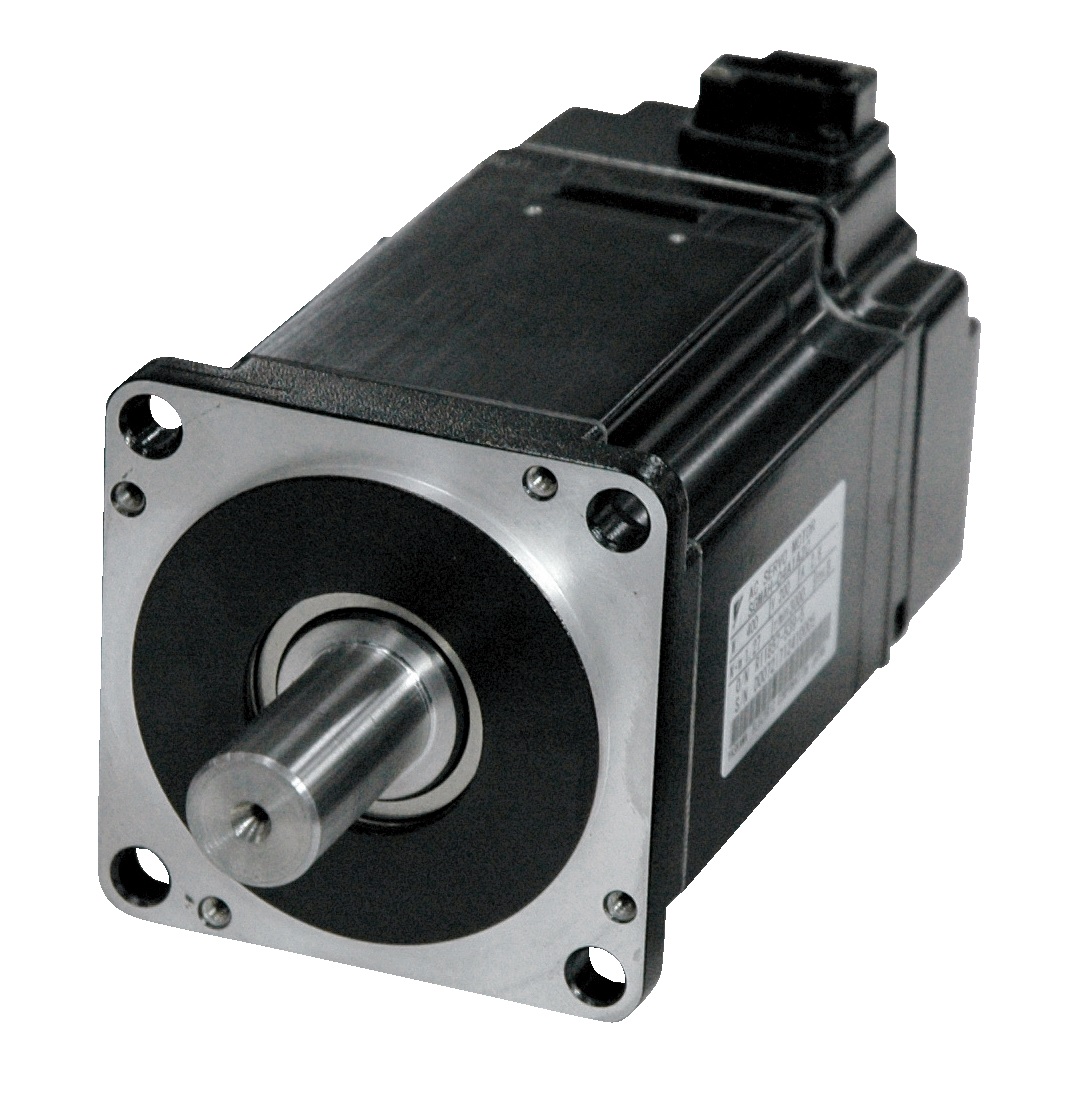

- 초 저관성 50W ~ 1.0KW
SGMJV
제품상세
특징
- 초 저관성
- 순간 최대 토크 (정격 대비 300%)
- 고분해 시리얼 엔코더(20 비트)탑재
- 최고 회전 속도 6000 rpm 실현
- 풍부한 제품군
- 300W ~ 15KW, 유지브레이크 지원
사양
50 ~ 1.0kW
| 전압 | 200V | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 서보 모터 형식 SGMAV-□□□ | A5A | 01A | C2A | 02A | 04A | 06A | 08A | 10A | |
| 정격 출력 | W | 50 | 100 | 150 | 200 | 400 | 550 | 750 | 1000 |
| 정격 토크 | N·m | 0.159 | 0.318 | 0.477 | 0.637 | 1.27 | 1.75 | 2.39 | 3.18 |
| 순간 최대 토크 | N·m | 0.477 | 0.955 | 1.43 | 1.91 | 3.82 | 5.25 | 7.16 | 9.55 |
| 정격 전류 | Arms | 0.66 | 0.91 | 1.3 | 1.5 | 2.6 | 3.8 | 5.3 | 7.4 |
| 순간 최대 전류 | Arms | 2.1 | 2.8 | 4.2 | 5.3 | 8.5 | 12.2 | 16.6 | 23.9 |
| 정격 회전 속도 | min-1 | 3000 | |||||||
| 최고 회전 속도 | min-1 | 6000 | |||||||
| 토크 정수 | N·m/Arms | 0.265 | 0.375 | 0.381 | 0.450 | 0.539 | 0.496 | 0.487 | 0.467 |
| 회전자 관성 모멘트 | X 10^-4 Kg m^2 | 0.0242 (0.0389) | 0.0380 (0.0527) | 0.0531 (0.0678) | 0.116 (0.180) | 0.190 (0.254) | 0.326 (0.403) | 0.769 0.940) | 1.20 (1.41) |
| 정격 파워 레이트 | kW/s | 10.4 | 26.6 | 42.8 | 35.0 | 84.9 | 93.9 | 74.1 | 84.3 |
| 정격 각 가속도 | rad/s^2 | 65800 | 83800 | 89900 | 549000 | 67000 | 53700 | 31000 | 26500 |
| 조합 서보팩 | SGDV-□□□ | R70 | R90 | 1R6A, 2R1F | 2R8 | 5R5A | 5R5A | 120A | |
