- 서보팩 (0.05W ~ 15kW)
- 지령I/F : Analog/Pulse지령형, Mechatrolink-II통신지령형,
- Mechatrolink-III통신지령형
- 옵션모듈 : INDEXER 모듈, SAFETY 모듈

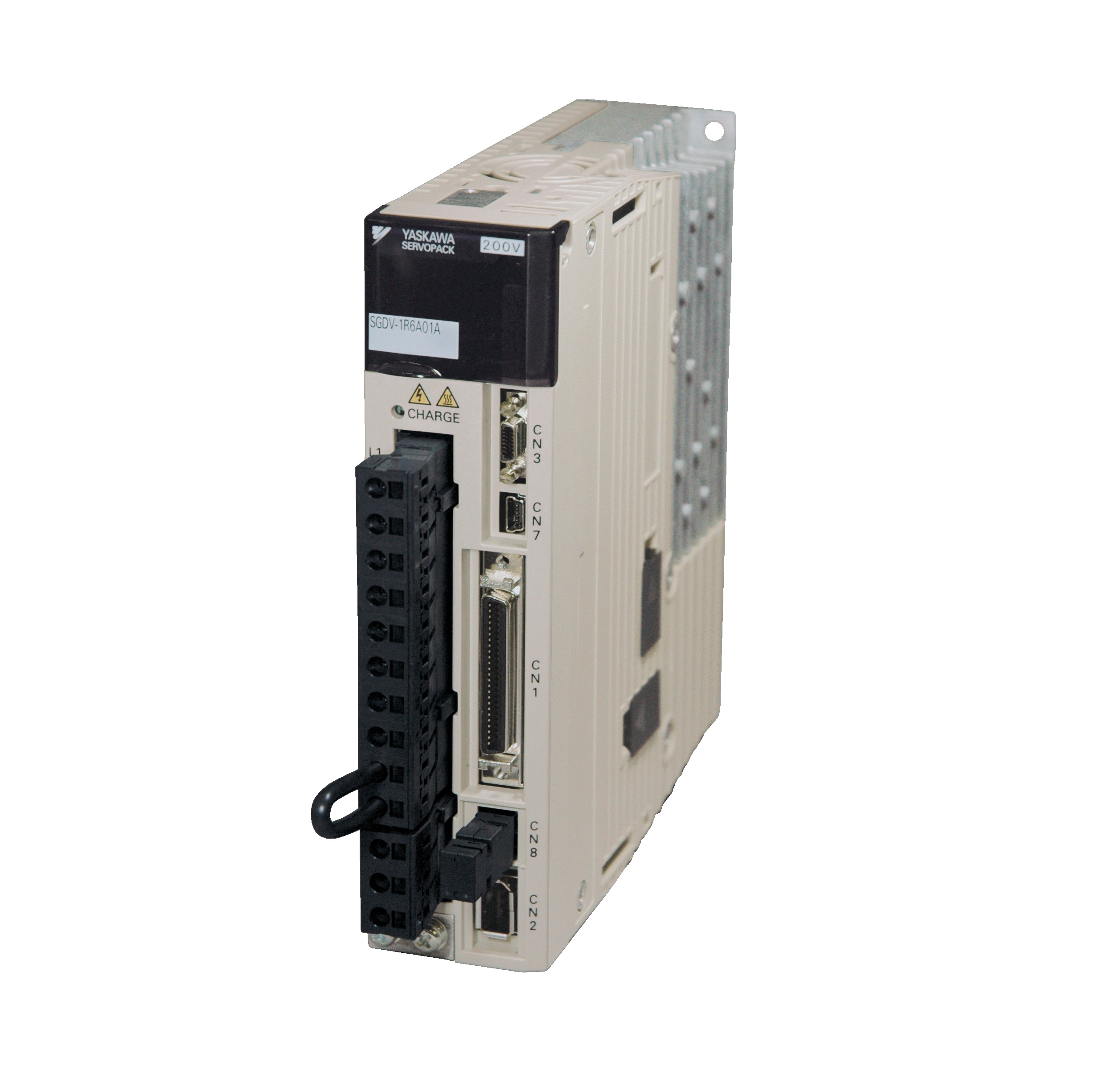

SGDV
제품상세
특징
- Σ-Ⅴ의 속도 주파수 응답 1.6kHz
- 최신 기술로 사용의 편의성 추구
- 신 무조정 기능으로 조정이 필요 없습니다.
- 진동 억제 기능도 강화 하였으며 부하 변동에 강한 서보입니다.
- 셋업 시간을 대폭 단축
- 엔지니어링 툴 (SIGMAWIN+)의 셋업 마법사 기능, 배선확인 기능을 활용함으로써 화면을 보면서 간단하게 기동을 완료 할 수 있습니다.
- 1kHz 이상의 고응답성을 실현
- 새로운 어드밴스드 오토 튜닝을 탑재 하였습니다.
- 모델 추종 제어로 위치 결정 시간을 단축 시키고
- 또한 진동억제 기능으로 원할한 기계제어를 간단하게 실현 시킬 수 있습니다.
사양
50 ~ 1.0kW
| 서보 팩 형식 SGDV-□□□□ | 100V | 200V | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| R70F | R90F | 2R1F | 2R8F | R70A | R90A | 1R6A | 2R8A | 5R5A | 120A | ||
| 최대 적용 모터 용량 | kW | 0.05 | 0.1 | 0.2 | 0.4 | 0.05 | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 |
| 연속 출력 전류 | Arms | 0.66 | 0.91 | 2.1 | 2.8 | 0.66 | 0.91 | 1.6 | 2.8 | 5.5 | 11.6 |
| 최대 출력 전류 | Arms | 2.1 | 2.9 | 6.5 | 9.3 | 2.1 | 2.9 | 5.8 | 9.3 | 16.9 | 28 |
| 회생 저항기 | 없음/외장 | 없음/외장 | 내장/외장 | ||||||||
| 주회로 | AC100 ~ 115V +10 ~ -15% 50/60Hz | AC200 ~ 230V +10 ~ -15% 50/60Hz | |||||||||
| 제어회로 | AC100 ~ 115V +10 ~ -15% 50/60Hz | AC200 ~ 230V +10 ~ -15% 50/60Hz | |||||||||
| 서보 팩 형식 SGDV-□□□□ | R70A | R90A | 1R6A | 2R8A | 3R8A | 5R5A | 7R6A | 120A | 180A | 200A | 330A | 470A | 550A | 590A | 780A | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대 적용 모터 용량 | kW | 0.05 | 0.1 | 0.2 | 0.4 | 0.5 | 0.75 | 1.0 | 1.5 | 2.0 | 3.0 | 5.0 | 6 | 7.5 | 11 | 15 | ||
| 연속 출력 전류 | Arms | 0.66 | 0.91 | 1.6 | 2.8 | 3.8 | 5.5 | 7.6 | 11.6 | 18.5 | 19.6 | 32.9 | 46.9 | 54.7 | 58.6 | 78 | ||
| 최대 출력 전류 | Arms | 2.1 | 2.9 | 5.8 | 9.3 | 11 | 16.9 | 17 | 28 | 42 | 56 | 84 | 110 | 130 | 140 | 170 | ||
| 회생 저항기 | 없음/외장 | 내장/외장 | 외장 | |||||||||||||||
| 주회로 | AC200 ~ 230V +10 ~ -15% 50/60Hz | |||||||||||||||||
| 제어회로 | AC200 ~ 230V +10 ~ -15% 50/60Hz | |||||||||||||||||
| 서보 팩 형식 SGDV-□□□□ | 1R9D | 3R5D | 5R4D | 8R4D | 120D | 170D | 210D | 260D | 280D | 370D | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대 적용 모터 용량 | kW | 0.5 | 1.0 | 1.5 | 2.0 | 3.0 | 5.0 | 6 | 7.5 | 11 | 15 | ||
| 연속 출력 전류 | Arms | 1.9 | 3.5 | 5.4 | 8.4 | 11.9 | 16.5 | 20.8 | 25.7 | 28.1 | 37.2 | ||
| 최대 출력 전류 | Arms | 5.5 | 2.9 | 14 | 20 | 28 | 42 | 55 | 65 | 70 | 85 | ||
| 회생 저항기 | 내장/외장 | 외장 | |||||||||||
| 주회로 | AC380 ~ 480V +10 ~ -15% 50/60Hz | ||||||||||||
| 제어회로 | DC24V ±15% | ||||||||||||
