- 테이블 간 피치 : 1200 / 1400 / 1600 / 1800mm
- 동작 축 수 : 2축
- 최대 탑재 질량 : 중부하 사양 40kg / 고속회전 사양 20kg

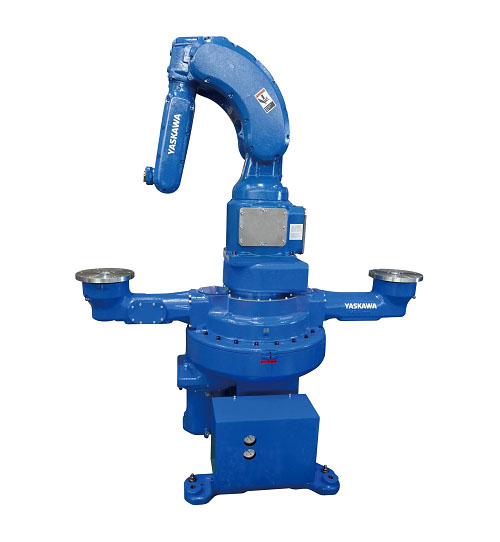

MOTOFEEDER
제품상세
사양
| 항목 | 사양 | |||
|---|---|---|---|---|
| 테이블 간 피치 | 1200 mm | 1400 mm | 1600 mm | 1800 mm |
| 동작 축 수 | 2축(테이블 기어 맞물림 전환) | |||
| 제어 방식 | AC 서보 제어(로봇 외부축 제어) | |||
| 테이블 회전방법 | 인덱스 / 스핀들 회전(엔드리스 회전) 선택 가능 |
|||
| 최대 탑재 질량 | 중부하 사양 : 40 kg | |||
| 고속 회전 사양 : 20kg | ||||
| 최대 속도(회전 속도) | 암：2.27 rad/s, 130°/s | |||
| 테이블(40 kg 가반 시)：4.71 rad/s, 270°/s | ||||
| 테이블(20 kg 가반 시) : 15.7 rad/s, 900°/s | ||||
| 반복 위치 결정 정도 | ±0.55 mm(테이블 중심 R : 300 mm 위치) | |||
| 허용 관성 모멘트(GD²/4) | 2.8 kg·m² (40 kg 가반 시) | |||
| 1.4 kg·m² (20 kg 가반 시) | ||||
| 본체 질량 | 470 kg | 475 kg | 490 kg | 495 kg |
| 방폭 규격 | TIIS(일본), ATEX(유럽), FM(북미) | |||
