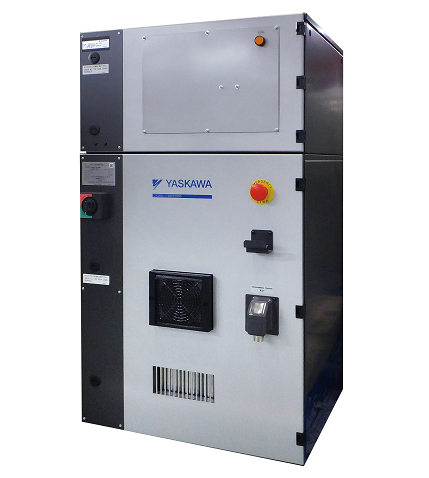

- DX200(도장용) 확대보기 외형치수(W×D×H) : 600 × 520 × 1340 mm(트랜스O)
- 중량(소형로봇/대형로봇) : 250 kg(트랜스O)
DX200(도장용)
제품상세
사양
| 컨트롤러 모델 | DX200(도장용) | ||
|---|---|---|---|
| 컨트롤러 (제어반) | 대응 머니퓰레이터 | MPX1150, MPX1950, MPX2600, MPX3500, MPO10 |
|
| 외형치수 (폭 × 깊이 × 높이) |
600 × 520 × 1060 mm (트랜스 미장착시) 600 × 520 × 1340 mm(트랜스 장착시) |
||
| 대략적인 중량 | 150 kg (트랜스 미장착시) 250 kg (트랜스 장착시) |
||
| IEC 보호 등급 | IP54 | ||
| 프로그래밍 펜던트 |
외형치수 (폭 × 깊이 × 높이) |
표준 펜던트 | 169 × 50 × 314.5 mm |
| 방폭 펜던트 | 235 × 78 × 203 mm | ||
| 대략적인 중량 | 표준 펜던트 | 0.990 kg | |
| 방폭 펜던트 | 1.30 kg | ||
| IEC 보호 등급 | 표준 펜던트 | IP65 | |
| 방폭 펜던트 | IP54 | ||
| 외부 I/F | CF 슬롯 × 1 USB 1.1포트 × 1 |
||
| 소프트웨어 | 제어 가능한 머니퓰레이터 수 |
8대 까지 | |
| 제어 가능한 축 수 | 72축 까지 | ||
| 동시 실행 가능한 JOB수 | 18 JOB | ||
| 제어 가능한 그룹수 |
32그룹 까지 | ||
| 로봇 | 8그룹 까지(R1 ~ R8) | ||
| 베이스 | 8그룹 까지(B1 ~ B8) | ||
| 스테이션 | 24그룹 까지(S1 ~ S24) | ||
| 메모리 용량 | JOB : 200000 스텝 로봇 명령 : 10000 |
||
| CIO 래더 | 20000 스텝(최대) | ||
| I/O | 입력 : 4096(최대) 출력 : 4096(최대) |
||
| JOB 이름의 최대 문자수 | 32자 까지 | ||
*1 : 본 사양은 표준 사양입니다. 옵션 설치 등에 따라 다은 경우가 있습니다
*2 : 독립제어기능(옵션) 사용 시의 값입니다
